无缝钢管涂塑单环氧制作流程是怎么样的？

无缝钢管涂塑单环氧制作流程详解
无缝钢管涂塑单环氧工艺能有效提升钢管的防腐、耐磨等性能，广泛应用于多个领域。下面为您详细介绍其制作流程。
一、钢管预处理
首先，选取符合规格的无缝钢管，对其表面进行彻底清理。这一步骤至关重要，需采用抛丸或喷砂的方式，去除钢管表面的铁锈、油污、氧化皮等杂质，使钢管表面达到一定的粗糙度，以增强涂层与钢管的附着力。处理后的钢管表面应呈现出金属光泽，无明显杂质残留。
二、预热处理

将预处理后的无缝钢管送入预热炉中进行预热。预热温度需根据钢管的材质和管径进行精确控制，一般控制在 180℃至 220℃之间。预热的目的是使钢管表面温度均匀，为后续的涂塑工艺做好准备，同时有助于涂层更好地流平和固化。

三、环氧粉末喷涂
在钢管预热至合适温度后，迅速将其转移至喷涂室。采用静电喷涂的方式，将单环氧粉末均匀地喷涂在钢管表面。喷枪与钢管之间的距离、喷涂压力以及粉末的输送速度等参数都需要严格控制，以确保涂层的厚度均匀一致，一般涂层厚度控制在 0.3mm 至 0.5mm 之间。
四、熔融流平

喷涂后的钢管立即进入熔融流平炉。在高温环境下，环氧粉末迅速熔融并流平，形成光滑、致密的涂层。炉内温度一般控制在 200℃至 240℃，时间根据钢管的长度和管径而定，通常为 3 至 5 分钟。在这个过程中，要确保炉内温度均匀，避免出现局部过热或过冷的情况，影响涂层质量。

五、冷却定型
经过熔融流平的钢管需要迅速冷却，使其表面的涂层定型。可采用风冷或水冷的方式进行冷却。风冷相对温和，能避免因急剧冷却导致的涂层裂纹等问题；水冷则效率较高，但需要严格控制冷却速度和水温。冷却后的钢管表面温度应降至室温左右，此时涂层应牢固地附着在钢管表面，无起皮、剥落等现象。
六、质量检测
对涂塑后的无缝钢管进行全面的质量检测。外观检查涂层表面应光滑平整，无气泡、疙瘩、色泽不均等缺陷；厚度检测使用测厚仪，确保涂层厚度符合要求；附着力检测采用划格法等方式，判断涂层与钢管之间的结合强度；此外，还需进行耐腐蚀性、耐冲击性等性能测试，以确保涂塑钢管的质量符合相关标准和使用要求。

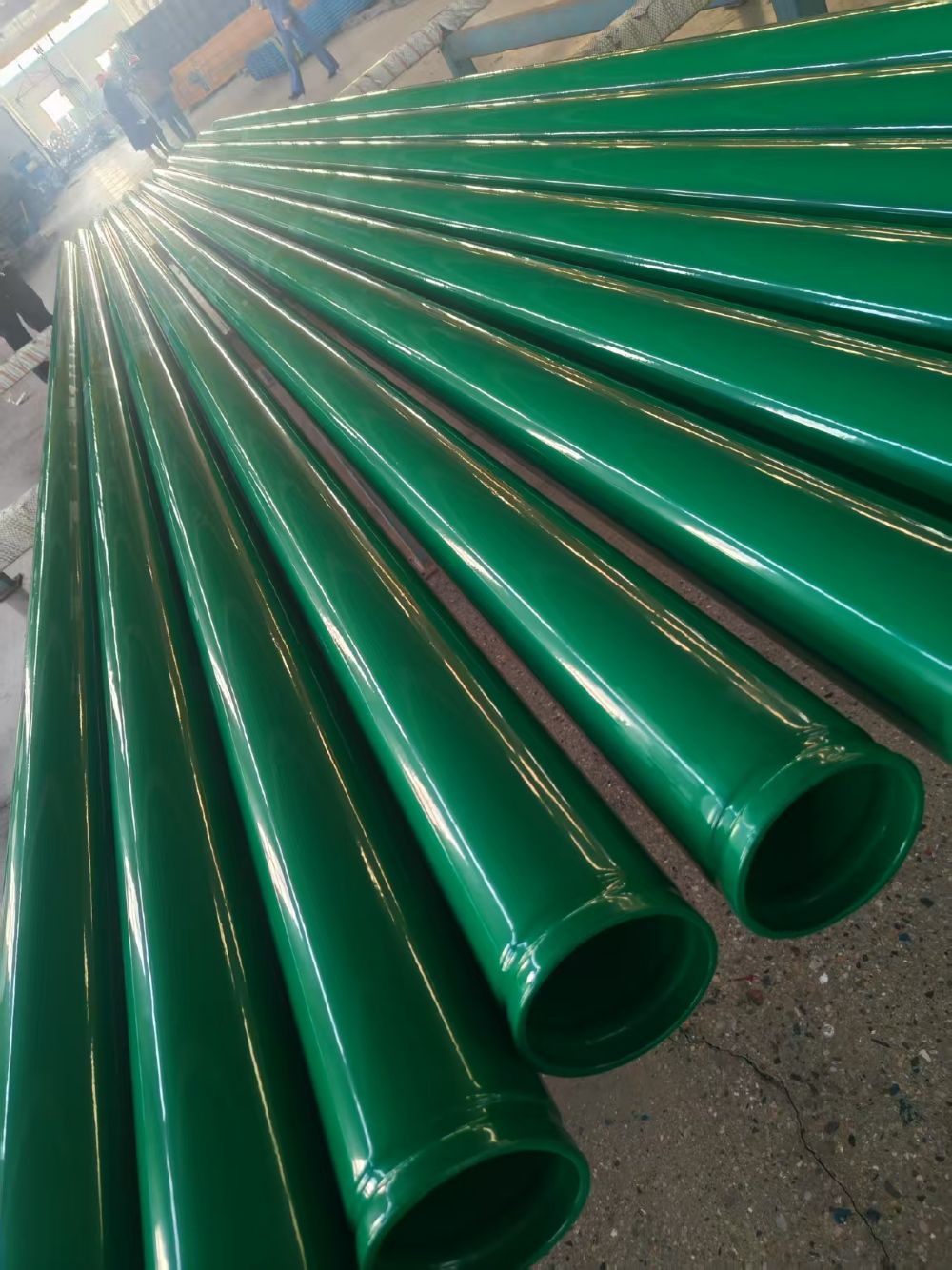

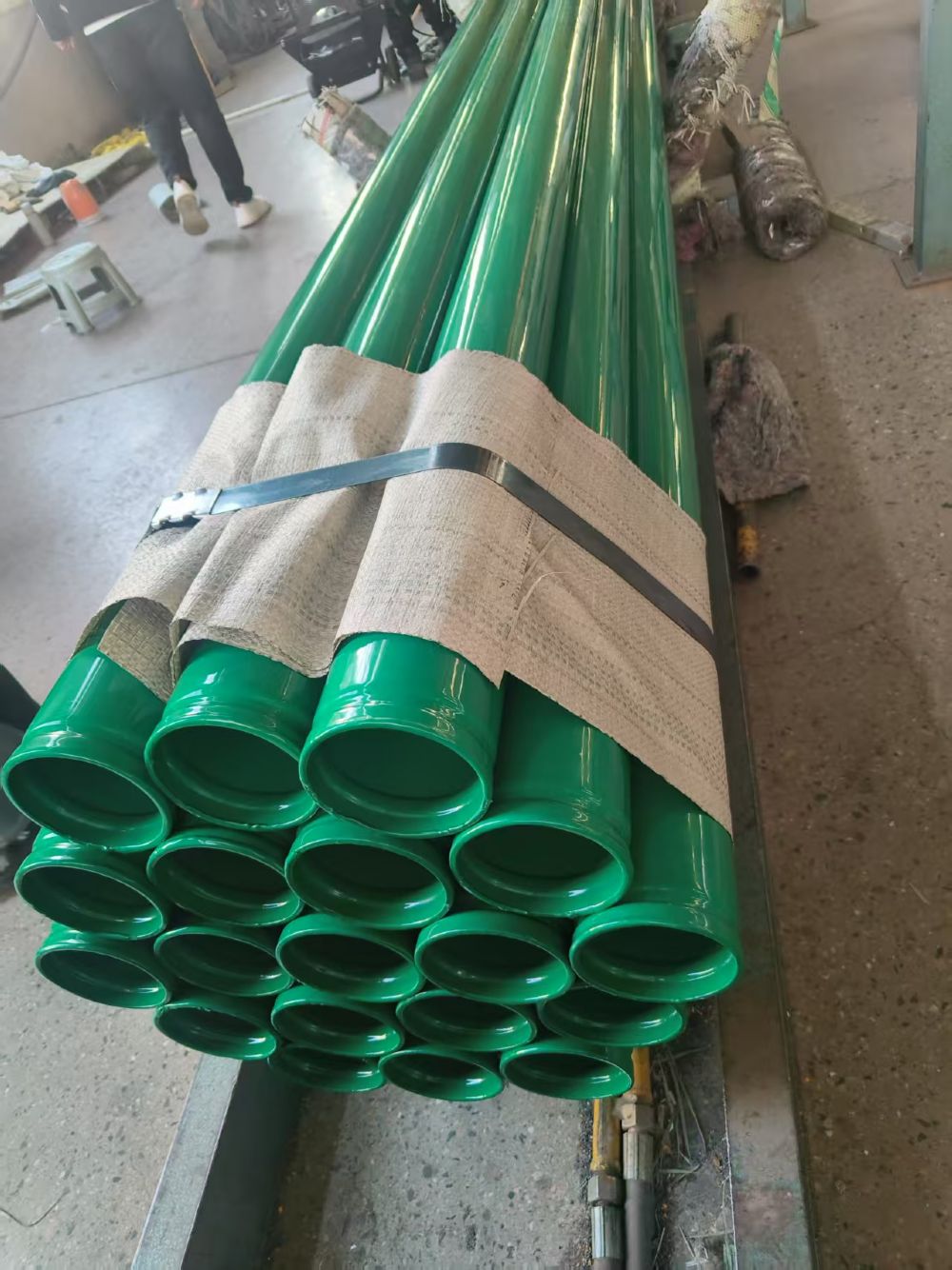

通过以上严谨的制作流程，才能生产出高质量的无缝钢管涂塑单环氧产品，为各种工程项目提供可靠的管材保障。
